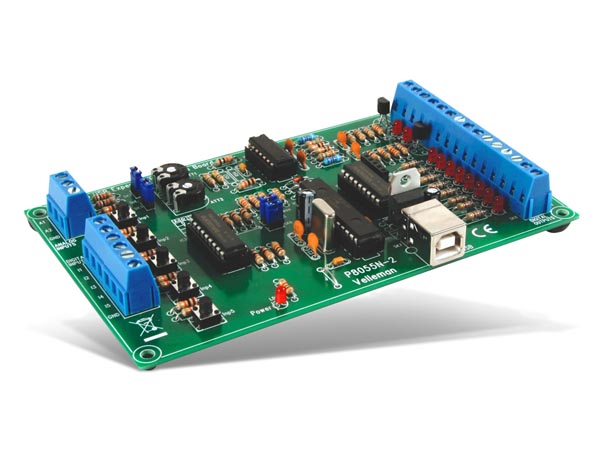

USB experimentsats, interface board . Velleman / Wadda

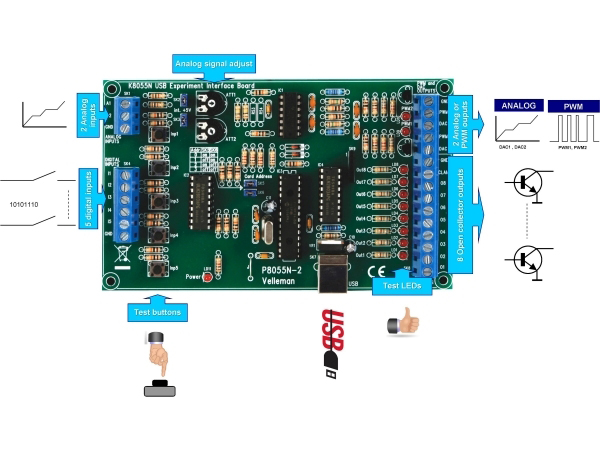

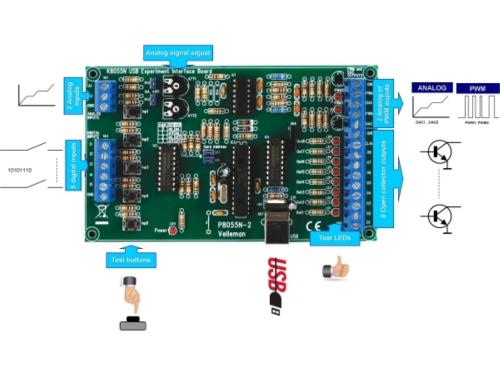

K8055N-gränssnittskortet har 5 digitala ingångskanaler och 8 digitala utgångskanaler.
Dessutom finns det två analoga ingångar och två analoga utgångar med 8 bitars upplösning.
Antalet ingångar / utgångar kan utvidgas ytterligare genom att ansluta fler (upp till högst fyra) kort till datorns USB-kontakter.
Alla kommunikationsrutiner finns i ett Dynamic Link Library (DLL).
Du kan skriva anpassade Windows (XP, Vista, Windows7) -program i Delphi, Visual Basic, C ++ Builder eller
något annat 32-bitars Windows-programutvecklingsverktyg som stöder samtal till en DLL.
Exempel på källkod för Visual Basic, Visual C ++, Visual C #, Excel, Delphi och Borland C ++ byggare är tillgängliga.

Hård- och programvara är nedåtkompatibla med vårt tidigare K8055 / VM110-kort.

Funktioner

DIAGNOSTISK / TESTSYSTEM:
Separat utdata / ingångstest
Rensa allt / Ställ in all funktion
Counter funktion på ingångar 1 och 2 med justerbar debounce (max 20kHz beror på total I / O belastning)
Analoga utgångssättreglage
Analoga ingångsfältindikeringar
Minsta systemkrav:
1 GHz eller snabbare 32-bitars (x86) eller 64-bitars (x64) processor
USB 1.1 eller högre anslutning
Windows XP eller senare
Finns även i monterad version: VM110N.

Specifikationer

5 digitala ingångar (0 = mark, 1 = öppen) (ombord på testknappar)
2 analoga ingångar med dämpnings- och förstärkningsalternativ (internt test + 5V medföljer)
8 digitala öppna kollektorutgångsbrytare (max 50V / 100mA) (ombord LED-indikering)
2 analoga utgångar:
0 till 5V, utgångsresistans 1K5
PWM 0 till 100% öppna kollektorutgångar max 100mA / 40V (ombord LED-indikering)
Upp till 4 kort kan anslutas till PC
Generell omvandlingstid: 2ms per kommando
Använder drivrutinen Microsoft® Human Interface Device (HID), ingen extern drivrutin krävs.
Diagnostisk programvara, exempel och DLL kan laddas ner via vår hemsida
Strömförsörjning via USB: ca. 70mA
Dimensioner: 145 x 89 x 20 mm / 5,7 x 3,5 x 0,8 "

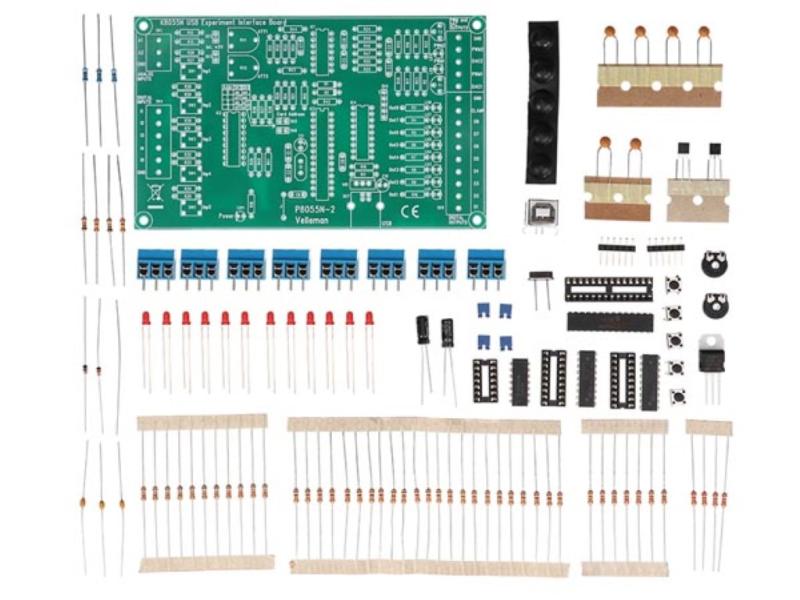

Svårighetsnivå 4 (Medel-Svår)
