Pedagogiskt oscilloscopes byggsats för PC . Velleman / Wadda

Oscilloskop är dyra och komplicerade instrument? Inte den här!

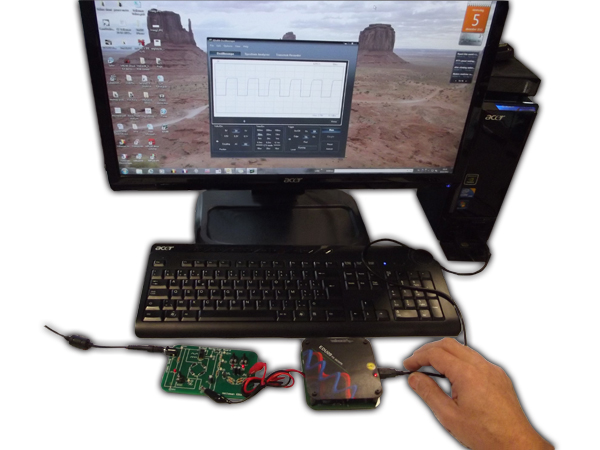

Bygg ditt eget oscilloskop och använd din PC för att visa och se dina mätningar.
Detta lilla och lättbyggda kit har alla funktioner som ett fullt utvecklat oscilloskop, precis som vår PCSGU250

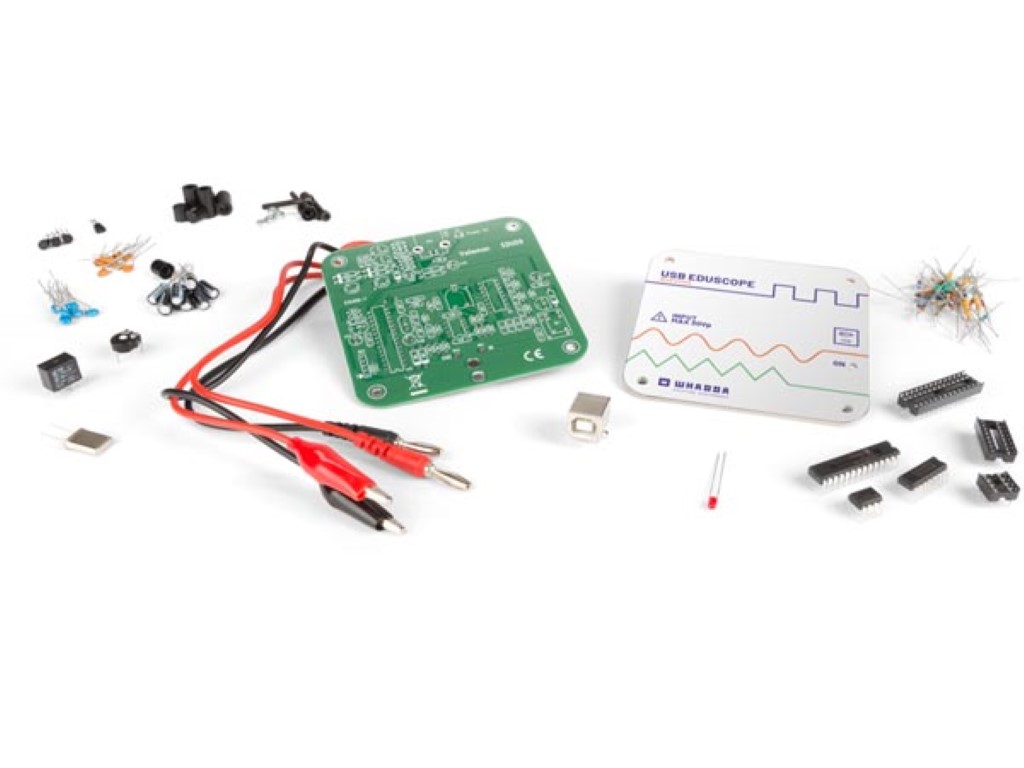

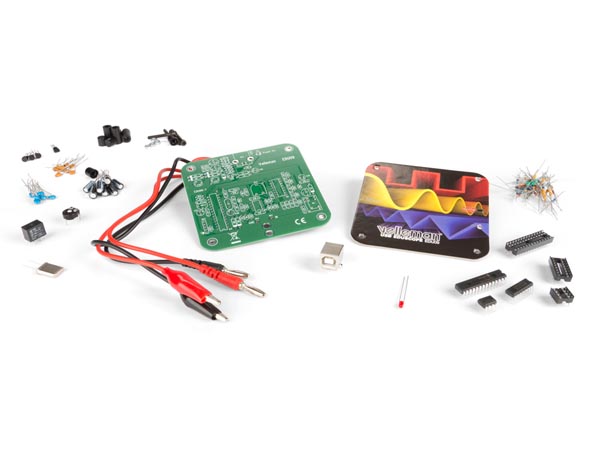

Kitet levereras komplett med detaljerade instruktioner och testledningar.

Specifikationer

Oscilloskop:
Bandbredd: DC till 200 kHz ± 3 dB
Ingångsimpedans: 100 kohm / 20 pF
Maximal ingångsspänning: 30 V (AC + DC)
Tidsbas: 10 μs till 500 ms per division
Inmatningsområde: 100 mV till 5 V / delning
Inmatningskänslighet: 3 mV skärmupplösning
Readouts: True RMS, dBV, dBm, p till p, Duty cycle, Frequency ...
Inspelningslängd: 1k prover
Samplingsfrekvens: 62,5 Hz till 1,5 MHz
Provhistorikfunktion
Automatisk inställningsfunktion
Pre-trigger funktion: på 0,1 ms / div .. 500 ms / div intervaller
Persistensalternativ: Färggrad, Variabel och Oändlig
Spektrumanalysator:
Frekvensområde: 0 .. 150 Hz till 75 kHz
Operativ princip: FFT (Fast Fourier Transform)
FFT-upplösning: 512 linjer
Övergående inspelare:
Tidsskala: 20 ms / div till 2000 s / div
Max. inspelningstid: 9,4 h / skärm
Automatisk lagring av data
Spela in och visa skärmar
Automatisk inspelning i mer än 1 år
Max. antal prover: 100 / s
Min. antal prover: 1 prov / 20 s
Allmän information:
Markörer för: amplitud / spänning och frekvens / tid
Expert eller grundläggande lägesval i programvara
Ingångskoppling: DC och AC
8 bitars upplösning
Lagring av display och data
Strömförsörjning via USB: +/- 200 mA
Använder drivrutinen Microsoft® Human Interface Device (HID), ingen extern drivrutin krävs
Dimensioner: 94 x 94 mm / 3,7 x 3,7 "
Minsta systemkrav:
IBM-kompatibel dator
Windows® XP, Vista, 7, 8 * och 10
SVGA-displaykort (min 1024 x 768)
Mus
Gratis USB-port 1.1 eller 2.0

Svårighetsnivå 4 (Medel-Svår) / 5
