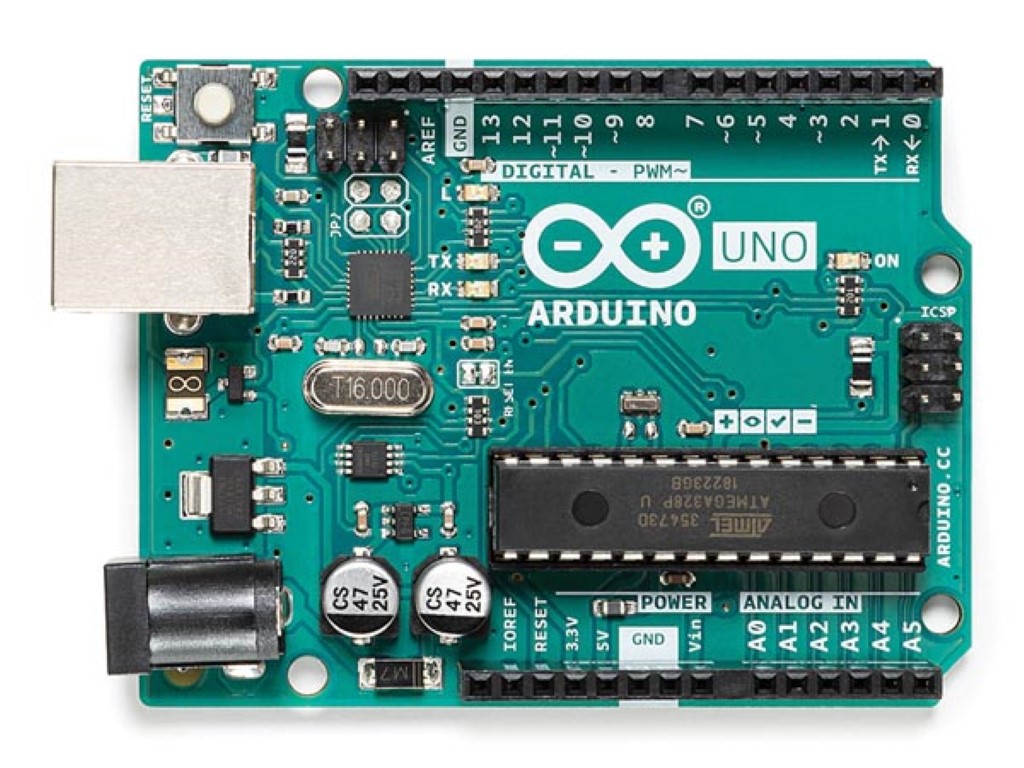

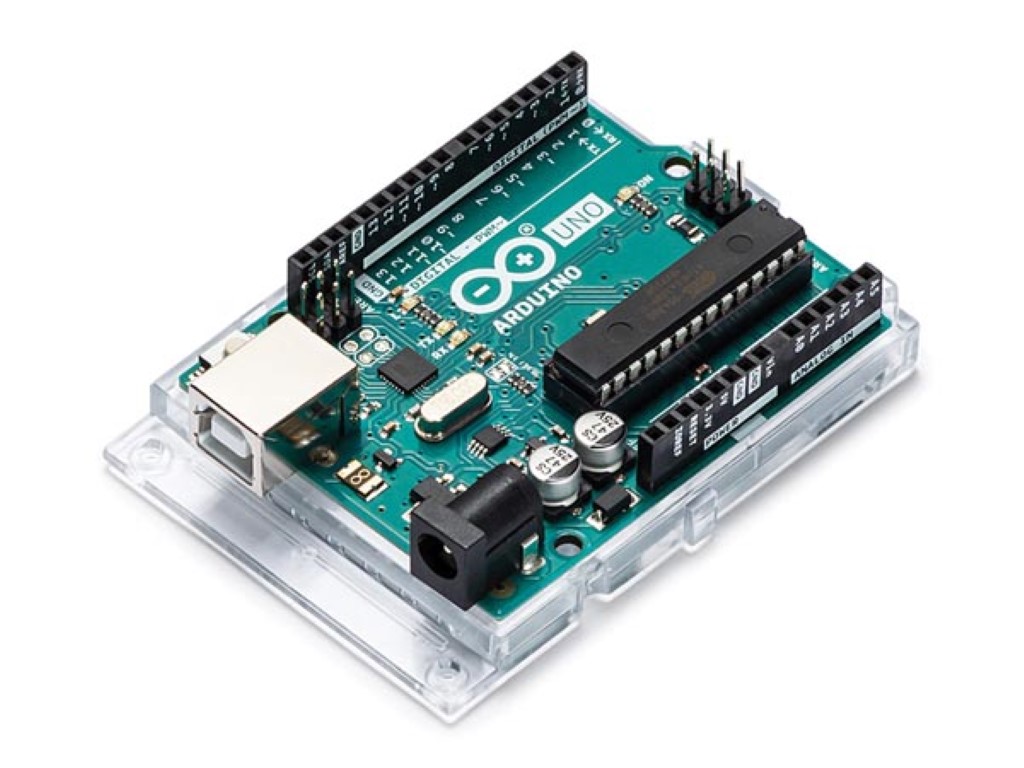

ARDUINO UNO REV.3

Arduino Uno är ett mikrokontrollerkort baserat på ATmega328.
Det innehåller allt som behövs för att stödja mikrokontrollern; anslut det bara till en dator med en USB-kabel
eller strömförsörj det med en AC-till-DC-adapter eller ett batteri för att komma igång.

Uno skiljer sig från alla tidigare kort genom att det inte använder FTDI USB-till-seriell-drivrutinen.
Istället har det Atmega16U programmerad som en USB-till-seriell-omvandlare.

Digitala I/O-stift: 14 (varav 6 ger PWM-utgång)
Analoga ingångsstift: 6
Innehåller: 16 MHz keramisk resonator, en USB-anslutning, ett strömuttag, en ICSP-header och en återställningsknapp

Specifikationer

Fysiska egenskaper
Primärfärger Grön
Ytterligare färger Svart
Djupenhet 53,4 mm
Breddenhet 68,6 mm
Viktenhet 25 g
Material Epoxi

Elektriska egenskaper
Maximal ingångsspänning 20 V
Minsta ingångsspänning 6 V
Driftspänning 5 V
Likström för 3,3 volt-stift 50 mA
Likström per i/o-stift 20 mA
Maximal ingångsspänning (rekommenderas) 12 V
Minsta ingångsspänning (rekommenderas) 7 V
Belysning och optiska egenskaper
Inbyggda lysdioder 13

Prestanda och tekniska specifikationer
Analoga ingångsstift 6
Klockhastighet 16 MHz
Digitala I/O-stift 14
EEPROM 1 kB
Flashminne 32 kB
Flashminne som används av bootloader 0,5 kB
PWM digitala I/O-stift 6
PWM-utgångsstift 6
SRAM 2 kB
Mikrokontroller ATmega328P
Anslutning och smarta funktioner
USB-typ USB 2.0
