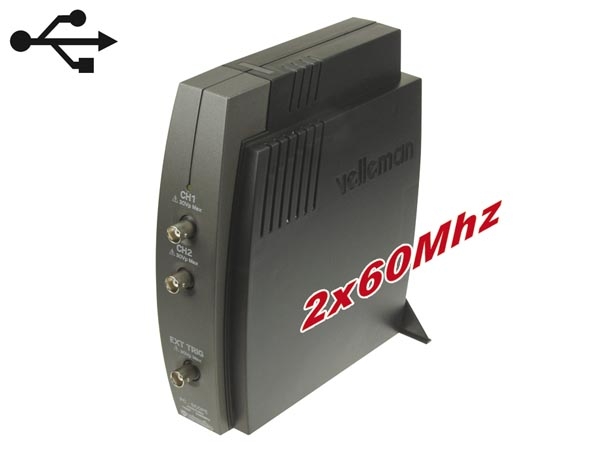

Oscilloskop 2-kanals 60mHz, USB. PCSU1000

PCSU1000 digitalt lagringsoscilloskop använder datorns ström för att visualisera elektriska signaler.
Den höga känsliga bildskärmsupplösningen, ner till 0,15 mV,
kombinerad med en hög bandbredd och en samplingsfrekvens på upp till 1 GHz ger den här enheten all kraft du behöver.
USB-anslutningen gör det möjligt för denna enhet att sätta upp, ingen extern ström krävs! I fältmätningarna med hjälp av en bärbar dator har det aldrig varit så enkelt.
Denna omfattning kommer i en elegant vertikal rymdbesparande design.
Kraftfull programvara kommer att uppfylla alla dina behov, men för dem som gillar en utmaning; En DLL levereras, vilket gör att du kan skapa din egen applikation.

Funktioner

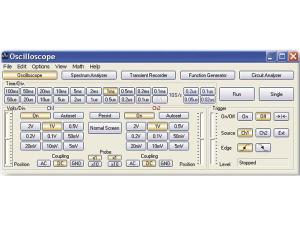

Oscilloskop:
Tidsbas: 20ns till 100ms per division
Triggerkälla: CH1, CH2, EXT eller fri körning
Utlösande kant: stigande eller fallande
Utlösningsnivå: Fullskärmsjusterbar
Steg interpolering: linjär eller jämn
Markörer för: spänning och tid / frekvens
Ingångsområde: 5mV till 2V / delning
Inmatningskänslighet: 0,15 mV skärmupplösning
Automatisk inställningsfunktion och X10-alternativ
Pre-trigger-funktionen
Readouts: True RMS, dBV, dBm, p till p, Duty cycle, Frequency ...
Inspelningslängd: 4K prover / kanal
Realtids samplingsfrekvens: 1,25 kHz till 50 MHz
Provtagningsfrekvens för Repetitiva signaler: 1GHz

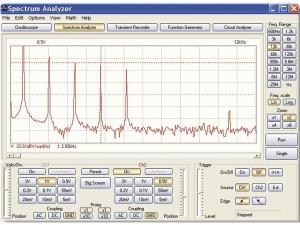

Spektrumanalysator:
Frekvensområde: 0 .. 1,2 kHz till 25 MHz
Linjär eller logaritmisk tidsskala
Operativ princip: FFT (Fast Fourier Transform)
FFT-upplösning: 2048 linjer
FFT-ingångskanal: CH1 eller CH2
Zoomfunktion
Markörer för amplitud och frekvens

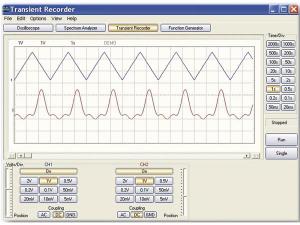

Övergående inspelare:
Tidsskala: 20ms / Div till 2000s / Div
Max. inspelningstid: 9.4 timmar / skärm
Automatisk lagring av data
Automatisk inspelning i mer än 1 år
Max. antal prover: 100 / s
Min. antal prover: 1 prov / 20s
Markörer för tid och amplitud
Spela in och visa skärmar

Specifikationer

Allmän information:
Ingångar: 2 kanaler, 1 extern triggeringång
Ingångsimpedans: 1 Mohm / 30pF
Bandbredd: DC till 60 MHz ± 3dB
Maximal ingångsspänning: 30V (AC + DC)
Ingångskoppling: DC, AC och GND
Tillförsel från USB-port (500mA)
Dimensioner: 205 x 55 x 175 / 8,2 x 2,2 x 7 "
Minsta systemkrav:
IBM-kompatibel dator
Behöver Win98SE eller högre *
SVGA-visningskort (minst 800x600, 1024x768 rekommenderas)
Mus
USB-port 1.1 eller 2.0 kompatibel
CD-ROM-spelare
Inkluderar:
USB-PC-oscilloskop
2 x 60MHz räckviddssond (PROBE60S: INSULERAD SCOPE PROBE 60 MHz)
USB-kabel
Programvara på cd
Börjar handboken
Översättningar på cd
